Система теплоснабжения предприятия 2,34 МВт
Местоположение: г. Новосибирск
Заказчик: ЗАО «Сервисный Металлоцентр»
Год: 2012
Мощность, топливо: 2,34 МВт, природный газ
Характеристики объекта:
Специалисты компании «ИТ Синтез» завершили реализацию проекта по комплексному теплоснабжению зданий предприятия.
Технические решения по отоплению предприятия, реализованные на данном объекте, обеспечивают эффективное отопление необходимых участков помещения. Планируемое снижение затрат на отопление оставит 50-70% по сравнению с традиционными системами конвективного отопления с использованием централизованной котельной.
На основании разработанного компанией «ИТ Синтез» проекта выполнены следующие работы:
- Строительство газопровода на территории предприятия.
- Монтаж блочно-модульной крышной газовой котельной мощностью 0,4 МВт.

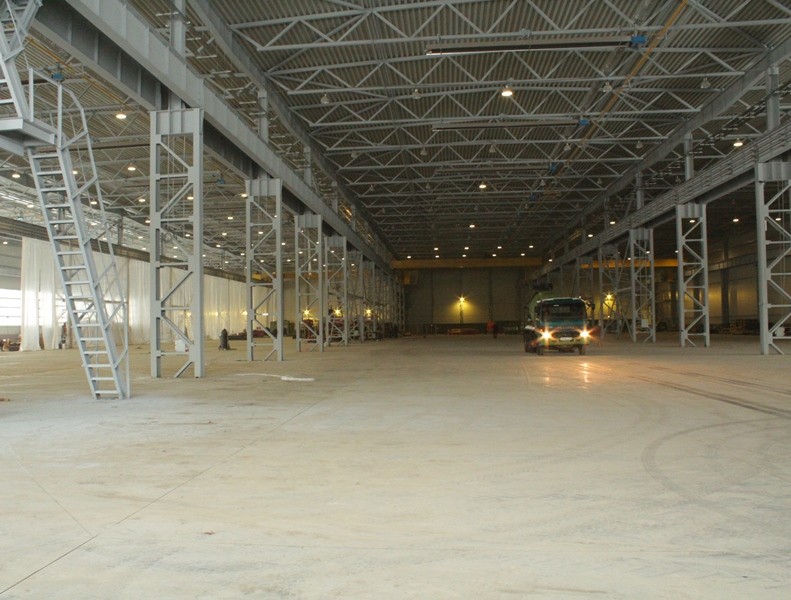

- Монтаж системы отопления производственного помещения площадью 14 000 м2 на базе инфракрасных излучателей Infra, общей мощностью 2,34 МВт и теплогенераторов Eolo, общей мощностью 0,12 МВт. В качестве топлива для оборудования используется природный газ.

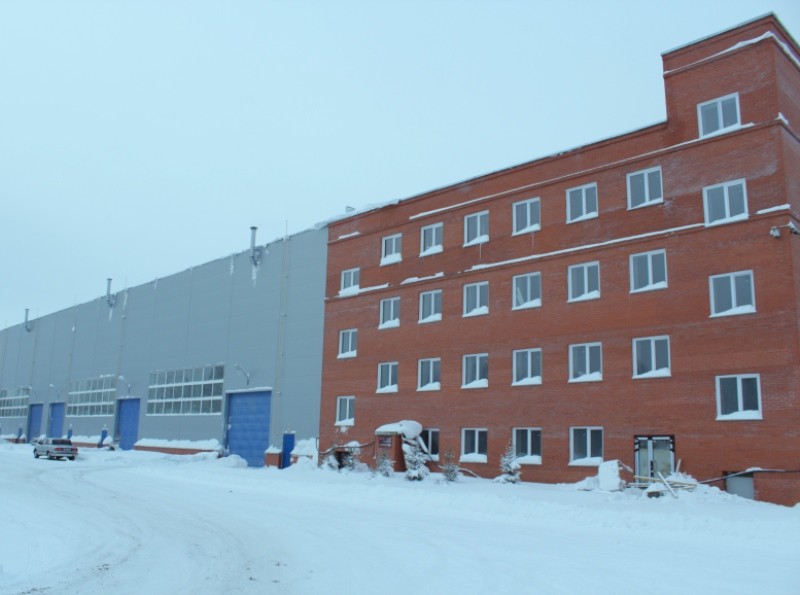

Блочно-модульная котельная мощностью 0,4 МВт осуществляет отопление 4-х этажного административно-бытового здания. Котельная была произведена на Заводе блочно-модульных котельных "ИТ Синтез". Котельная поставлена нзаказчику в максимальной заводской готовности и смонтирована на крыше здания.

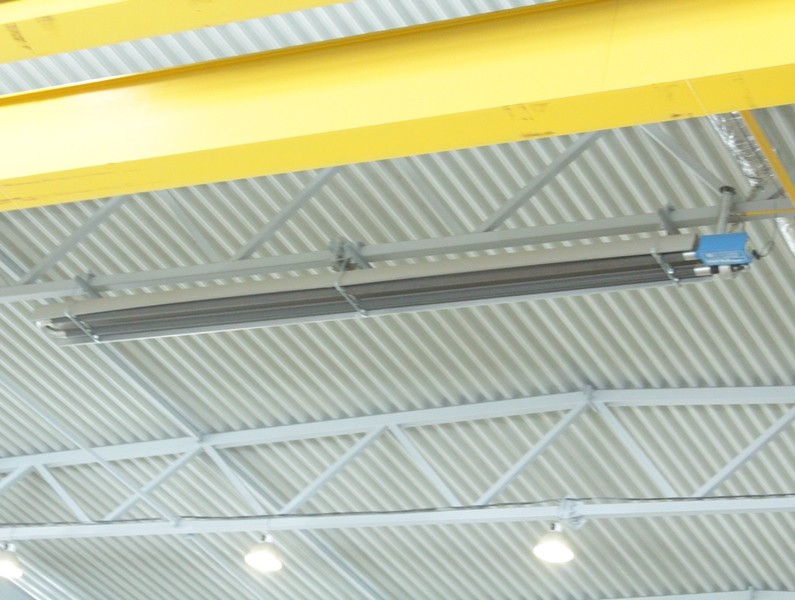

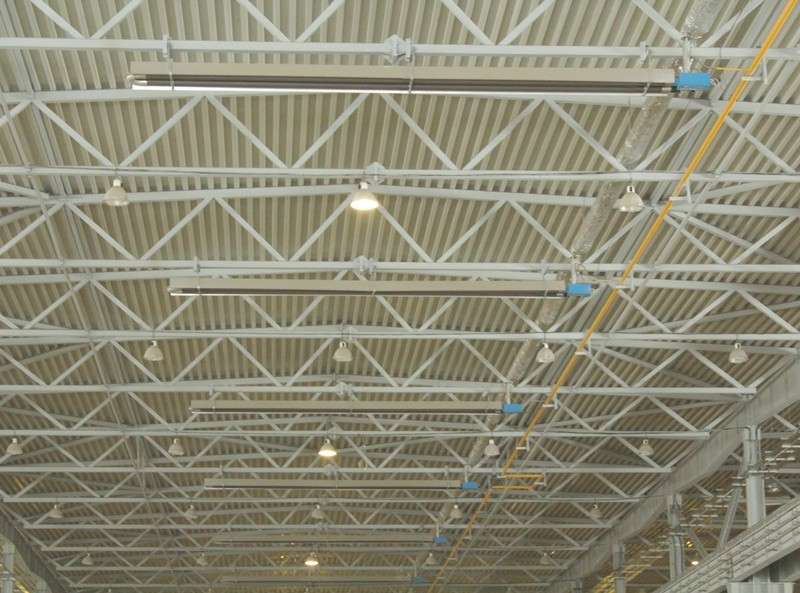

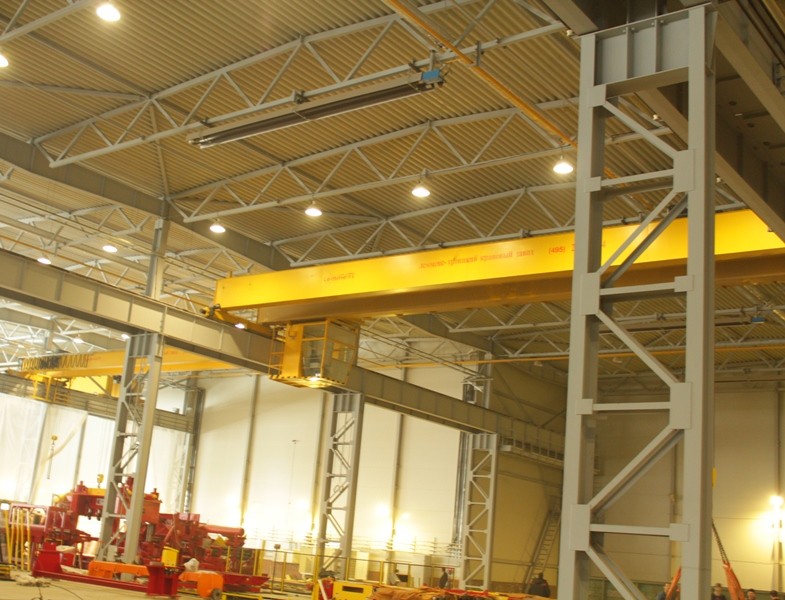

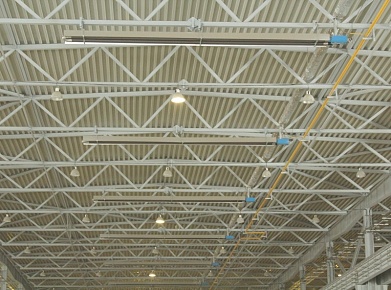

На основании проекта, разработанного проектным отделом компании "ИТ Синтез", отопление производственного помещения осуществляется с помощью инфракрасных излучателей, которые смонтированы вдоль пролетов. На данном объекте смонтированы модульные газо-лучистые обогреватели с излучающими трубками мощностью 45 кВТ Infra9BL в количестве 52 шт.
Монтаж инфракрасного оборудования осуществлялся с привлечением нестандратной техники и на большой высоте.

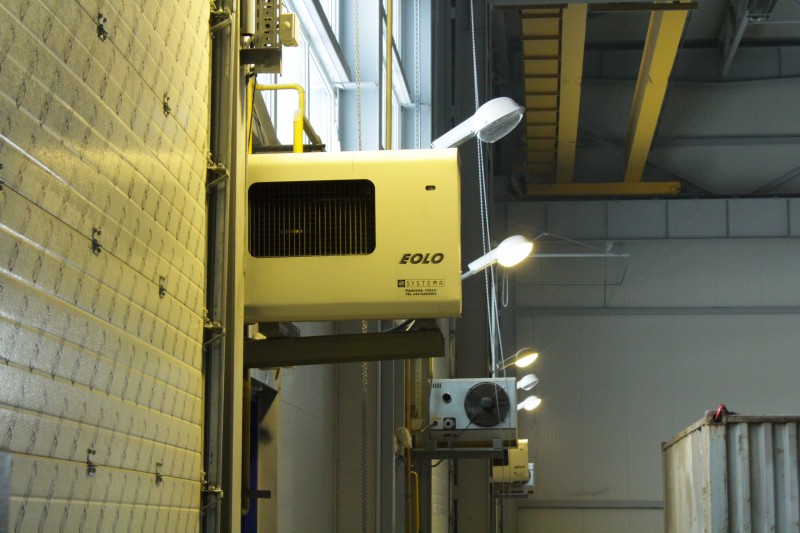

Для организации тепловой завесы на входе в производственное помещение установлены 6 газовых теплогенераторов мощностью 22 кВт EOLO 20EA. Для организации работы оборудования специалисты компании "ИТ Синтез" осуществили проектирование, строительство и сдачу газопровода.
Инфракрасные излучатели обеспечивают ускоренный прогрев помещения, передача тепла предметам происходит мгновенно, поэтому нет необходимости в постоянном или предварительном нагреве рабочих помещений. Есть возможность снижения температуры на время обедов, в ночные часы, выходные и праздничные дни, что существенно снижает потребление энергии. Более того, появляется возможность отапливать рабочие места на открытом воздухе и в очень больших помещениях (ангары, цеха и другие помещения большой площади).
Принцип работы инфракрасных излучателей: для создания теплового излучения газо-воздушная смесь сжигается в газовой горелке и подается вентилятором по U-образному трубчатому излучающему элементу. Газы нагревают поверхность излучающего элемента до 200-500 °С и тепловое инфракрасное излучение направляется в обогреваемую зону.
Преимущества инфракрасных излучателей:
- Возможность отопления отдельных участков.
- Концентрация тепла у пола.
- Снижение перепадов температуры по высоте.
- Возможность работать в комфортных температурных условиях.
- Сниженная тепловая инерция оборудования.
- Сниженное потребление энергоносителей.
- Выбор топлива: газ, дизель.
- Отсутствие влияния на воздух: не сушит воздух, не сжигает кислород.
- Отсутствие продуктов сгорания в отапливаемом промышленном помещении.
- Высокий КПД – 98%
Теплогенераторы также позволяют осуществлять воздушное отопление зданий, не вкладывая средств в сооружение котельных и теплотрасс. Теплогенераторы оборудованы термостатом, что обеспечивает экономное использование топлива и улучшение параметров приточного воздуха. Высокий напор воздуха на выходе позволяет эксплуатировать теплогенераторы в протяженных вентиляционных сетях.
Принцип работы теплогенератора: раскаленные газы из камеры сгорания попадают в теплообменник и нагревают воздух, нагнетаемый вентилятором. Продукты сгорания удаляются через дымоход, а горячий воздух поступает в помещение через решетки в верхней части агрегата или через систему воздуховодов.
Особенности работы теплогенераторов:
- Отсутствие потерь при перемещении теплоносителя
- Долговечность - более 10 лет;
- Автономность в работе;
- Герметичность - газы не попадают в отапливаемое помещение;
- Установка на стену - малые габариты;
- Простота в установке;
- Гибкость в применении;
- Бесшумность в работе;
- Высокий КПД;
- Топливо: метан, сжиженный газ, дизельное топливо.
